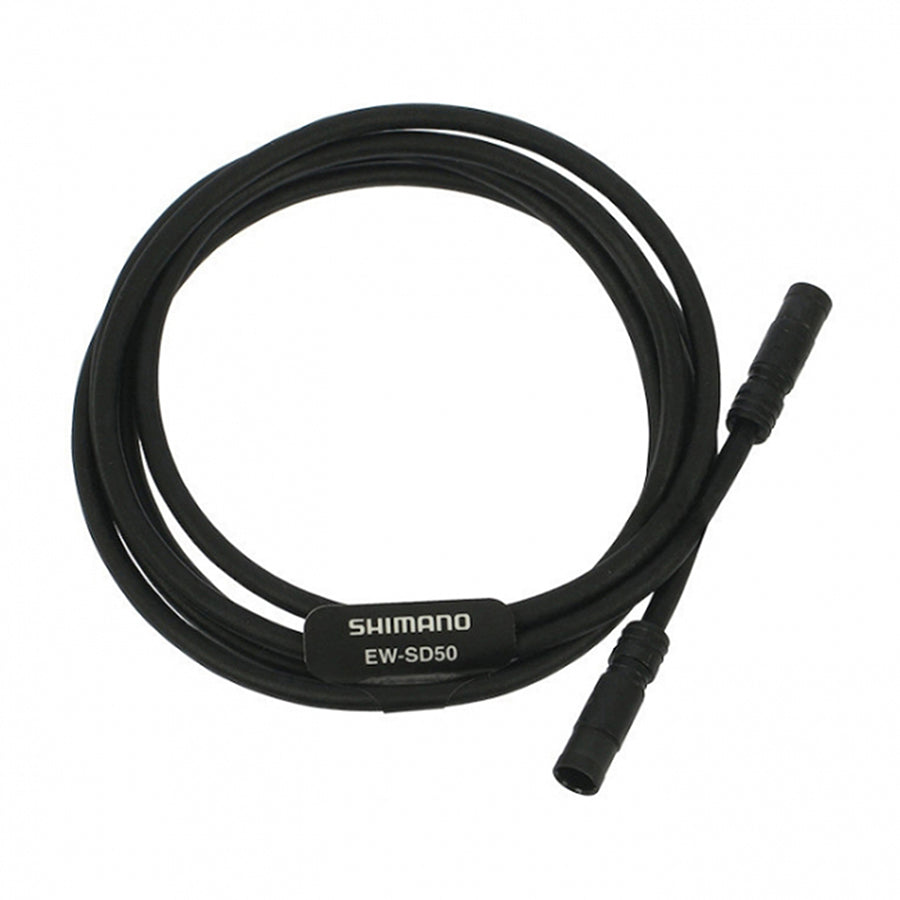

Câbles E-Tube, compatibles avec les groupes Di2 (sauf DA 7970) et les vélos STePS
Compatible avec le routage interne ou externe
Le système nécessite de 4 à 6 fils électriques ; voir ci-dessous.
Connexion de la jonction B à la batterie (FD/JCT B) : 2 fils nécessaires ; longueurs suggérées : -01/300 mm, -02/350 mm ou -03/400 mm
JCT B vers RD : 1 fil nécessaire ; longueur suggérée : 600 mm
Raccord JCT B à la zone du guidon avec jonction SM-EW90 A : 1 fil nécessaire ; longueur suggérée : 1000 mm
Alternative : Connexion du connecteur B au guidon avec module interne EW-RS910. Connecteur A : 1 câble est nécessaire du connecteur B au boîtier de jonction à 2 ports EW-JC200 ou au module sans fil EW-WU111 (longueur suggérée : 1 000 mm), plus 1 câble du boîtier EW-JC200/EW-WU111 au module EW-RS910 (longueur suggérée : 400 à 600 mm).
Câble SM-EW90 JCT A vers manettes : 2 fils (1 par manette), longueurs de 300 mm à 400 mm, ou 1 câble en Y EW-JC130
Alternative : câble EW-RS910 JCT A vers manettes : 1 câble en Y EW-JC130
